詳細信息
帶偏心套和加長內圈的嵌入式軸承
嵌入式軸承基于密封深溝球軸承設計的。 這種型式的嵌入式軸承適用于旋轉方向固定的應用。 內圈兩側加長，且?guī)в衅奶祝煽焖俜奖愕匮b在軸上。- 快速方便安裝在軸上
- 可承受初始靜態不對中
- 使用壽命長
- 降低噪聲和振動級別

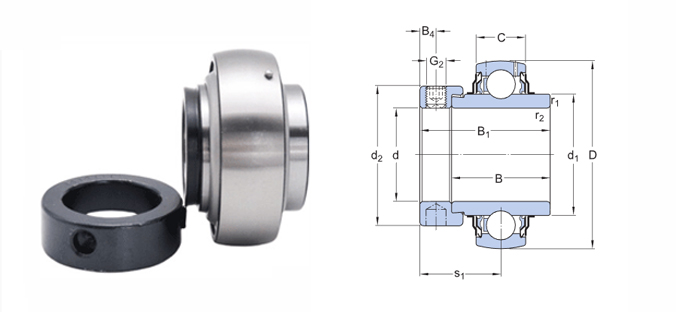

尺寸
| d | 20 mm | 孔徑 |
|---|---|---|
| D | 47 mm | 外徑 |
| B1 | 43.7 mm | 軸承總寬度 |
| B | 34.2 mm | 內圈寬度 |
| C | 14 mm | 外圈寬度 |
| d1 | ≈28.2 mm | 內圈外徑 |
| d2 | 32.4 mm | 鎖緊套外徑 |
| B4 | 4.75 mm | 側面到螺紋中心的距離 |
| r1,2 | min.0.6 mm | 內圈倒角尺寸 |
| s1 | 26.6 mm | 鎖定扣側面到滾道中心的距離 |
數據計算
| 基本額定動荷 | C | 12.7 kN |
|---|---|---|
| 基本額定靜負荷 | C0 | 6.55 kN |
| 疲勞載荷限值 | Pu | 0.28 kN |
| 極限轉速 | 8 500 r/min | |
| 鎖緊方式 | 偏心鎖環 | |
| 計算系數 | f0 | 13 |
重量
| 重量 | 0.2 kg |
安裝信息
| 緊定螺釘 | G2 | M6x0.75 |
|---|---|---|
| 緊定螺釘?shù)牧前馐殖叽?/span> | N | 3 mm |
| 推薦的緊定螺釘擰緊力矩 | 4 N·m |
相關產品
| 免維護軸承 | UEL 204 |
魯岳不銹鋼軸承（無錫）有限公司生產的SIAIF帶座外球面軸承 ?UEL204 使用范圍很廣，主要應用于鋼廠冶金、玻璃、高爐、噴漆設備、礦山機械、輸送機、傳輸裝置、鍋爐風機、真空設備、窯爐窯車、機床設備、工程機械、、輸送設備、顆粒機、振動篩、汽車、石油、電力、電機、風電設備等高溫作業機械。本公司生產的帶座外球面軸承 ?UEL204>產品價格合理，保證質量，滿足客戶的產品工藝需求。
